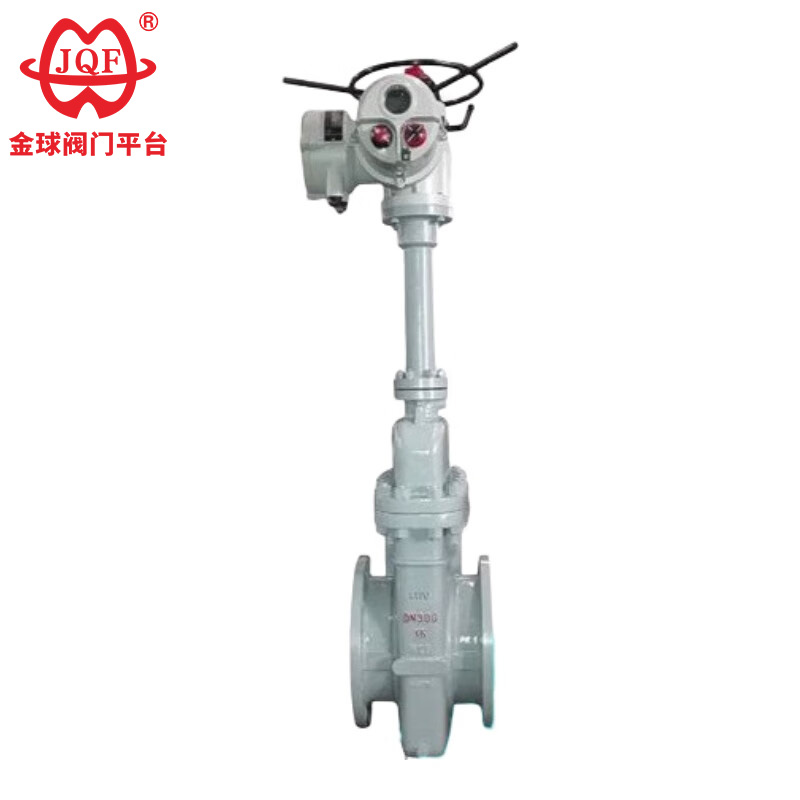

Elektrinis plokščias vartų vožtuvas

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klasifikacija pagal paleidimo metodą: rankinis lygiagretusis sklendės vožtuvas, pneumatinis lygiagretusis sklendės vožtuvas, elektrinis lygiagretusis vartų vožtuvas
2. Klasifikacija pagal taikymo scenarijus: angos tipo lygiagrečios sklendės, ne angos tipo lygiagrečios užtvaros, naftos telkiniams būdingos lygiagrečios užtvaros, vamzdynų transportavimo lygiagrečios užtvaros, dujų sistemos lygiagrečios sklendės

Struktūriniai ypatumai

1. Plaukiojantis dvikryptis sandariklis
Plokščiojo elektrinio sklendės plūduriuojanti sėdynė leidžia atidaryti ir uždaryti dviem kryptimis, užtikrinant patikimą sandarinimą ir lankstų veikimą.
2. Kieta korozijai atspari kreipiamoji medžiaga
Vartai turi kreipiamąsias juosteles tiksliam padėties nustatymui, o sandarinimo paviršius padengtas volframo karbido antikoroziniu sluoksniu.
3. Nulinio srauto pasipriešinimo dizainas
Elektrinio plokščiojo sklendės vožtuvo korpusas turi aukštą atsparumą slėgiui; kai visiškai atidarytas, tiesioginio srauto kelias prilygsta tokio paties skersmens vamzdžio (srauto varža ≤0,03).
Vožtuvo stiebe naudojamas daugiapakopis sandariklis su kompozitiniu sandarikliu, sumažinantis trinties koeficientą 40%.
4. Dviejų pakopų sandarinimo mechanizmas
Uždarius pagal laikrodžio rodyklę:
Vidutinis slėgis stumia įleidimo vožtuvo lizdą, kad susidarytų pirminis sandariklis.
Vartai prispaudžiami prie išleidimo vožtuvo lizdo, kad sudarytų dvigubą sandariklį.
5. Revoliucinė priežiūra internete
Dvigubo sandariklio konstrukcija leidžia pakeisti susidėvėjusias dalis nenutraukiant gamybos; ši technologija pirmauja tarp panašių gaminių tiek šalyje, tiek tarptautiniu mastu.
6. Laipsniškas atidarymo ir uždarymo valdymas
Atidarant prieš laikrodžio rodyklę, vartai pakyla, o kreipiamoji anga palaipsniui persidengia su kanalu, todėl kraštutinėje padėtyje pasiekiamas 100% visiškas atsidarymas.

Projektavimo standartai

Veikimo parametrai

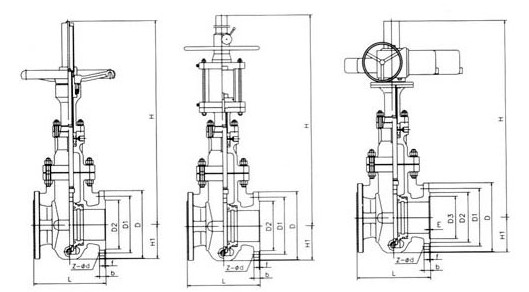

Pagrindinė forma ir jungties matmenys

Struktūros paveikslas
