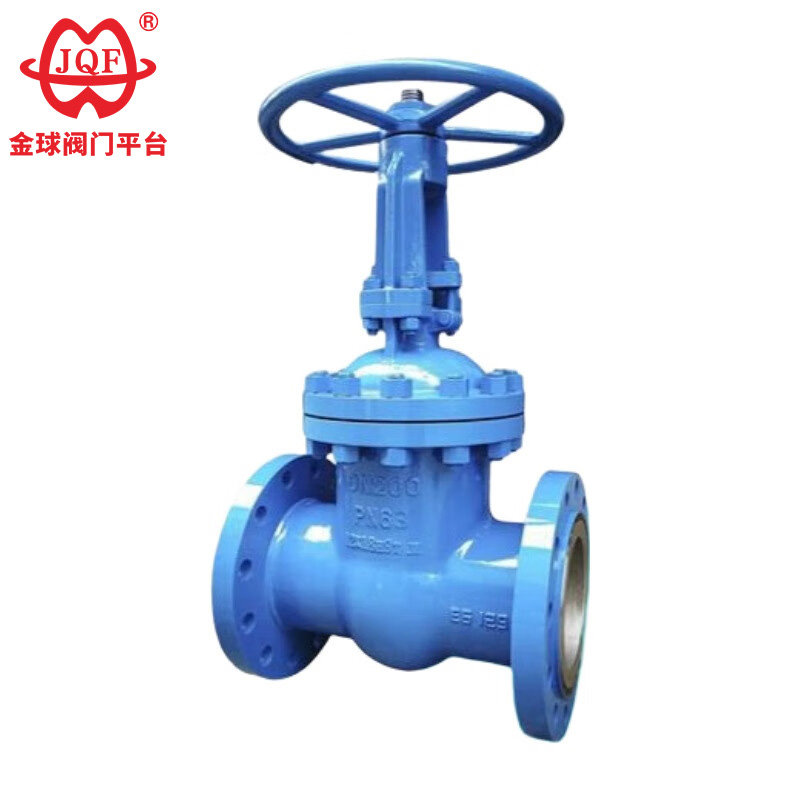

„JQF Valve“ gamykla gamina aukštos kokybės GB standartinius flanšinius sklendes, kurie plačiai naudojami naftos chemijos, šiluminės energijos ir kituose naftos produktų ir garo vamzdynuose kaip atidarymo ir uždarymo įtaisai, skirti prijungti arba atjungti vamzdynų terpę. Pasirinkus skirtingas medžiagas, pritaikyti GB standartiniai flanšiniai sklendės tinka įvairioms terpėms, tokioms kaip vanduo, garai, aliejus, azoto rūgštis, acto rūgštis, stiprios oksidacinės medžiagos ir karbamidas, ir yra rankinės, kūginės pavaros ir elektrinės pavaros versijos.
Patikrinimai prieš montavimą
Patikrinkite GB standartinių flanšinių sklendžių medžiagų suderinamumą su skysčio terpėmis, temperatūra ir slėgiu. Patikrinkite, ar flanšo paviršiuose nėra įbrėžimų, įsitikinkite, kad tarpiklio medžiaga atitinka eksploatavimo sąlygas, ir įsitikinkite, kad varžtai / veržlės atitinka stiprumo reikalavimus.
Montavimo lygiavimas
Niekada nelygiuokite GB standartinių flanšinių sklendžių per jėgą. Netinkamas išlygiavimas sukelia sėdynės iškraipymą, nutekėjimą arba konstrukcinį įtempimą. Atraminiai vamzdynai nepriklausomai šalia vožtuvo. Palaipsniui priveržkite varžtus žvaigždute iki vienodo sukimo momento. Pasukite dar kartą po 24–48 valandų sistemos veikimo.
Veiklos disciplina
Visiškai atidarykite arba visiškai uždarykite GB standartinius flanšinius vartų vožtuvus – iš dalies atidarytos padėtys pagreitina sėdynės / vartų eroziją dėl didelio srauto. Naudokite tik rankračius; venkite veržliarakčių/svirčių. Koto tepimas (EP klasės tepalas) yra privalomas kas ketvirtį.
Testavimo priežiūra
Prieš pradedant eksploatuoti, hidrostatiškai patikrinkite GB standartinius flanšinius sklendes po montavimo, esant 1,5 × PN vardinei vertei. Bandymo metu izoliuokite vožtuvus nuo paskesnės įrangos. Kasmet: patikrinkite tarpiklio sandarumą, stiebo koroziją ir flanšo jungties vientisumą. Nedelsdami pakeiskite susidėvėjusius sandarinimo žiedus, kad sustabdytumėte nelakų išmetimą.
Sandėliavimo tvarkymas
Vožtuvus laikykite patalpoje, apsaugotoje nuo drėgmės. Galinius dangtelius laikykite uždėtus iki montavimo.
1. Didelio efektyvumo konstrukcija: GB standartiniai flanšiniai sklendės pasižymi racionaliai sukonfigūruota konstrukcija, kuri efektyviai išnaudoja erdvę, užtikrina puikų vožtuvo korpuso stabilumą, sumažina skysčio pasipriešinimą ir optimizuoja srauto koeficientą.
2. Pailgintas sandariklio tarnavimo laikas: sandarinimo sąsajoje naudojamas nerūdijantis plienas ir karbido danga, sumažinant susidėvėjimą ir žymiai pailginant tarnavimo laiką.
3. Patikimas ir paprastas valdymas: Lankstus grafito sandariklis užtikrina patikimą sandariklio vientisumą, todėl sklandžiai veikia ir minimalus sukimo momentas.
4. Universalūs įjungimo būdai: GB standartiniai flanšiniai sklendės yra suderinami su įvairiais įjungimo mechanizmais, įskaitant rankinius, pneumatinius, elektrinius ir pavaros, kad atitiktų įvairius taikymo reikalavimus.
5. Įvairios konstrukcijos: Galimos įvairios konstrukcinės konfigūracijos, įskaitant lanksčius pleištinius viengubus vartus, standžius pleištus viengubus vartus arba lygiagrečius (dvigubus) vartus.
Dizaino specifikacijos: GB / T 12234
Konstrukcijos ilgis: GB / T 12221
Jungiamasis flanšas: JB / T 79.1
Bandymas ir patikra: JB / T 9092
Slėgis – Temperatūra: GB / T 9131
Produkto identifikavimas: GB / T 12220
| Nominalus slėgis PN (MPa) | atvejis | bandymo slėgis (MPa) | Užsandarintas | |
| Sandariai (skystas) | Sandariklis (dujos) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Korpuso medžiaga | Tinkama laikmena | Taikoma temperatūra (℃) |
| Anglies plienas (C tipo) | Vanduo, garai, aliejus | ≤425 |
| Chromo nikelio titano plienas (P tipo) | Azoto rūgštys | ≤200 |
| Chromo nikelio molibdeno titano plienas (R tipo) | Acto rūgštis | ≤200 |
| Chromo-molibdeno plienas (I tipas) | Vanduo, garai, aliejus | ≤550 |
| Kėbulas, gaubtas | Vožtuvo plokštė, sėdynė | Vožtuvo kotas | Kamieninis riešutas | užpildas | Rankinis ratas |
| Anglies plienas | Aukštos kokybės anglinis plienas + karbidas arba nerūdijantis plienas | Chromuotas nerūdijantis plienas | Aliuminio bronza | Grafito asbesto pakuotė | Kalusis ketus |
| Chromo nikelio titano plienas | Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas | Chromuotas nikelio-titano nerūdijantis plienas | Aliuminio bronza | teflonas | Kalusis ketus |
| Chromo nikelio molibdeno titano plienas | Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas | Chromuotas nikelio-titano nerūdijantis plienas | Aliuminio bronza | teflonas | Kalusis ketus |
| Chromo-molibdeno plienas | Legiruotasis plienas + karbidas | Chromo-molibdeno plienas | Aliuminio bronza | Lankstus asbestas | Kalusis ketus |

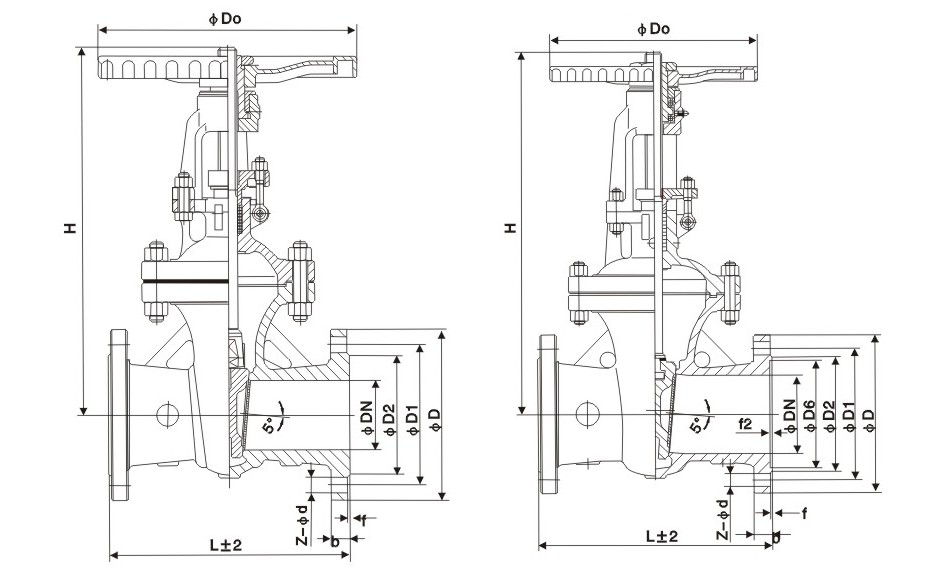

| Nominalus skersmuo | Pagrindiniai matmenys ir jungties matmenys | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
