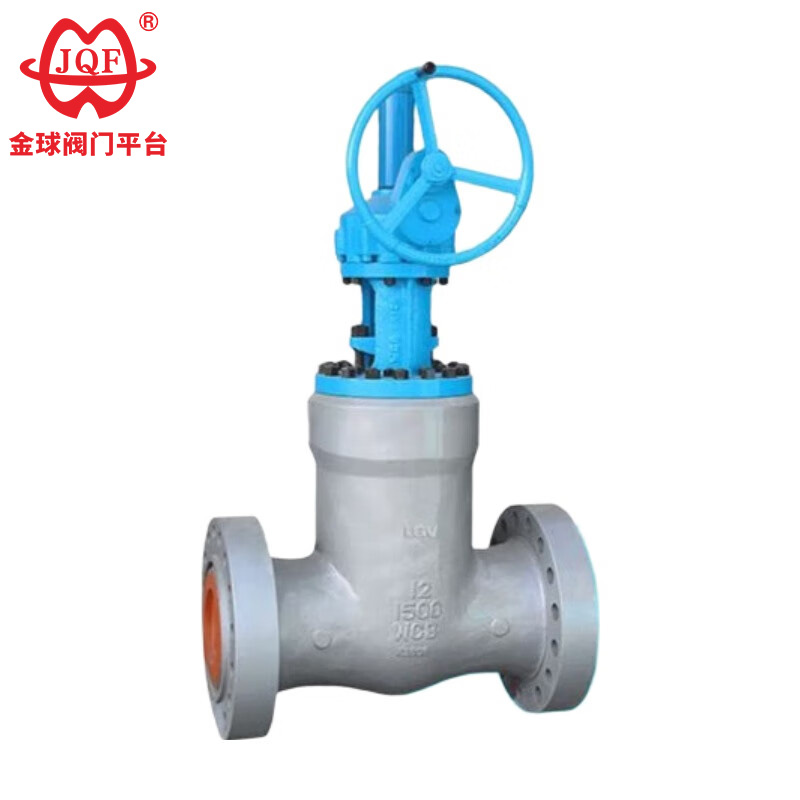

Aukšto slėgio flanšinis vartų vožtuvas

JQF vožtuvų gamykla yra profesionali aukšto slėgio flanšinių sklendžių gamintojas Kinijoje. Gaminame aukštos kokybės aukšto slėgio flanšinius sklendes, kurios yra specialiai sukurtos atlaikyti aukšto slėgio aplinką ir panaudoti flanšines jungtis. Nuo dizaino ir medžiagų parinkimo iki gamybos procesų ir bandymų standartų, aukšto slėgio flanšinių sklendžių reikalavimai gerokai viršija įprastų sklendžių reikalavimus, užtikrinant saugų ir stabilų jų veikimą kritinėse pramonės srityse, tokiose kaip naftos, chemijos ir energetikos pramonė.

Siųsti užklausą

Prekės aprašymas

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Projektavimo standartai

Dizaino standartas: GB / T 12234-2007
Konstrukcijos ilgis GB / T 12221-2005
Sandarinio suvirinimo jungties dydis NB / T 4704-2014
Bandymas ir apžiūra NB / T 4704-2014
Slėgis – Temperatūra: NB / T 4704-2014

Našumo parametrai

modelis	PN	Darbinis slėgis/MPa	tinkama temperatūra / ℃	Tinkama laikmena	Kūnas
Z61Y-250	250	25	≤570	garai	WC9
Z61Y-320	320	32	≤570	garai	WC9

Pagrindinės dalies medžiaga

modelis	材料
modelis	Kūnas	Vožtuvo plokštė	dangtelis	Kamieno mama	užpildas
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Lankstus grafitas
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Lankstus grafitas

Pagrindinė forma ir jungties matmenys

DN	L	D	H	D0	svoris/kg
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

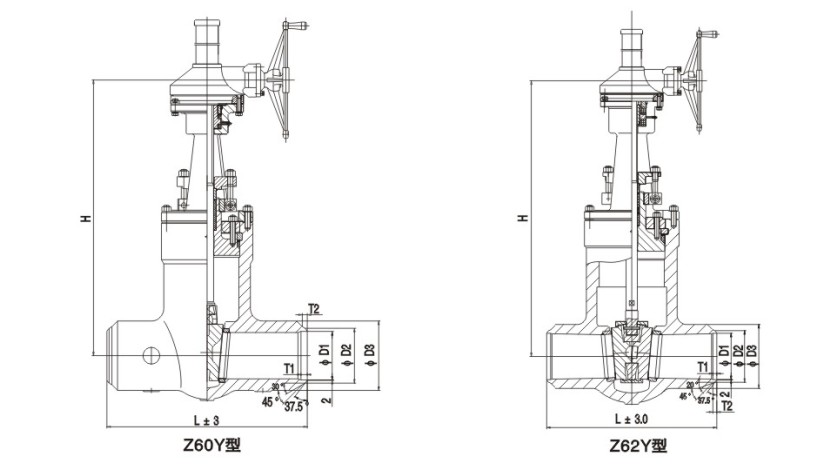

Struktūros paveikslas

Struktūriniai ypatumai

Šie aukšto slėgio flanšiniai sklendės yra labai svarbūs kontroliuojant skysčių srautą įvairiose sistemose, užtikrinant tikslų reguliavimą ir ilgalaikį veikimą.

1. Patvarūs ir tvirti: mūsų flanšiniai sklendžiai yra pagaminti iš aukštos kokybės medžiagų, todėl jie puikiai tinka įvairioms reiklioms pramonės aplinkoms. Flanšinė jungtis yra labai saugi, todėl sumažėja nuotėkio tikimybė ir užtikrinamas sandarus sandarumas.
2. Tikslus valdymas: aukšto slėgio flanšinis užtvaras užtikrina tikslų skysčių srauto vamzdyne valdymą. Nesvarbu, ar reikia atidaryti, uždaryti ar reguliuoti srautą, veikimas yra sklandus. Šis tikslus valdymas yra svarbus siekiant išlaikyti bendrą sistemos efektyvumą ir užkirsti kelią veikimo sutrikimams.
3. Atsparus korozijai: visos medžiagos, naudojamos šiam flanšiniam sklendei gaminti, yra specialiai parinktos dėl stipraus atsparumo korozijai. Net atšiauriomis sąlygomis jis gali išlaikyti normalų veikimą ilgą laiką be problemų.
4. Platus pritaikymas: Flanšiniai vartų vožtuvai gali būti naudojami įvairiose pramonės srityse. Šis universalus dizainas leidžia lanksčiai pritaikyti įvairioms sistemoms, patogus montavimas ir integravimas.
5. Paprasta priežiūra: projektavimo etape atsižvelgėme į techninės priežiūros paprastumą. Vožtuvo komponentus lengva išardyti ir vėl surinkti, todėl įprastinė patikra ir priežiūra yra paprasta ir ekonomiška.

Hot Tags: Aukšto slėgio flanšinis vartų vožtuvas, Kinija, pritaikytas, kokybiškas, patvarus, pažangus, gamintojas, tiekėjas, gamykla, sandėlyje
