Elektrinis vartų vožtuvas

JQF Valve gamykla ne tik gamina įvairius standartinius vožtuvus, bet ir projektuoja bei gamina vožtuvus pagal klientų reikalavimus. Mūsų aukštos kokybės elektrinis vartų vožtuvas yra automatinis vožtuvo įtaisas, kuriame integruota elektrinė pavara su vožtuvo korpusu, sujungtu suvirintu galu. Jis realizuoja nuotolinį valdymą, greitą atidarymą ir uždarymą bei automatinį vožtuvų valdymą. Jis ypač tinka aukšto slėgio, aukštos temperatūros, didelės rizikos ar sunkiai prieinamoms darbo sąlygoms ir yra pagrindinė šiuolaikinės pramoninės dujotiekių automatikos valdymo įranga.

Siųsti užklausą

Prekės aprašymas

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Vykdomasis standartas

Dizaino specifikacijos: GB / T 12234
Konstrukcijos ilgis: GB / T 12221
Jungiamasis flanšas: JB / T 79.1
Bandymas ir patikra: JB / T 9092
Slėgis – Temperatūra: GB / T 9131
Produkto identifikavimas: GB / T 12220

Elektriniai sklendės tinka naudoti, kai reikia visiškai atidaryti arba visiškai uždaryti. Trumpai tariant, jie naudojami kaip įjungimo/išjungimo jungikliai, paprastai įrengiami vamzdynuose kaip izoliaciniai vožtuvai ir netinka srauto valdymui. Kai vožtuvas yra visiškai atidarytas, praėjimas yra visiškai netrukdomas, todėl terpė gali tekėti tiesiai, praktiškai neprarandant slėgio. Todėl jie idealiai tinka sistemoms, kuriose pirmenybė teikiama mažam slėgio nuostoliui ir kurioms reikalingas netrukdomas srautas.

Savybės

1. Kompaktiška konstrukcija, pagrįsta konstrukcija, geras vožtuvo tvirtumas, sklandus srauto kelias ir mažas srauto koeficientas.
2. Sandarinimo paviršiai pagaminti iš nerūdijančio plieno ir kieto lydinio medžiagų, užtikrinančių ilgą tarnavimo laiką.
3. Elektrinis vartų vožtuvas naudoja lanksčią grafito sandariklį, užtikrinantį patikimą sandarinimą ir lengvą, lankstų veikimą.
4. Elektrinis vartų vožtuvas gali būti valdomas rankiniu būdu, pneumatiniu būdu, elektra arba pavara.
5. Galimi trys konstrukciniai variantai: lankstūs vienviečiai vartai, standūs pleištiniai vienviečiai vartai ir dvigubi vartai.

Našumo parametrai

Nominalus slėgis PN (MPa)	atvejis	bandymo slėgis (MPa)		Užsandarintas
Nominalus slėgis PN (MPa)	atvejis	Sandariai (skystas)	Sandariklis (dujos)	Užsandarintas
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Tinkama terpė ir tinkama temperatūra

Korpuso medžiaga	Tinkama laikmena	Taikoma temperatūra (℃)
Anglies plienas (C tipo)	Vanduo, garai, aliejus	≤425
Chromo nikelio titano plienas (P tipo)	Azoto rūgštys	≤200
Chromo nikelio molibdeno titano plienas (R tipo)	Acto rūgštis	≤200
Chromo-molibdeno plienas (I tipas)	Vanduo, garai, aliejus	≤550

Pagrindinės dalies medžiaga

Kėbulas, gaubtas	Vožtuvo plokštė, sėdynė	Vožtuvo kotas	Kamieninis riešutas	užpildas	Rankinis ratas
Anglies plienas	Aukštos kokybės anglinis plienas + karbidas arba nerūdijantis plienas	Chromuotas nerūdijantis plienas	Aliuminio bronza	Grafito asbesto pakuotė	Kalusis ketus
Chromo nikelio titano plienas	Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas	Chromuotas nikelio-titano nerūdijantis plienas	Aliuminio bronza	teflonas	Kalusis ketus
Chromo nikelio molibdeno titano plienas	Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas	Chromuotas nikelio-titano nerūdijantis plienas	Aliuminio bronza	teflonas	Kalusis ketus
Chromo-molibdeno plienas	Legiruotasis plienas + karbidas	Chromo-molibdeno plienas	Aliuminio bronza	Lankstus asbestas	Kalusis ketus

Pagrindinė forma ir jungties matmenys

Nominalus skersmuo	Pagrindiniai matmenys ir jungties matmenys
Nominalus skersmuo	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

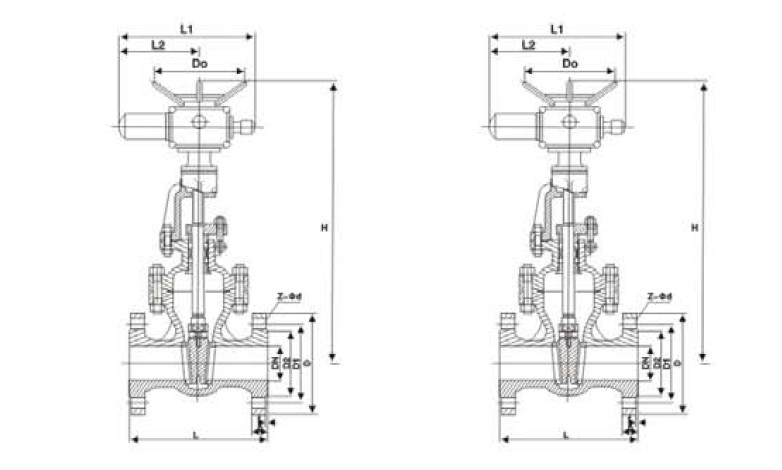

Struktūros paveikslas
