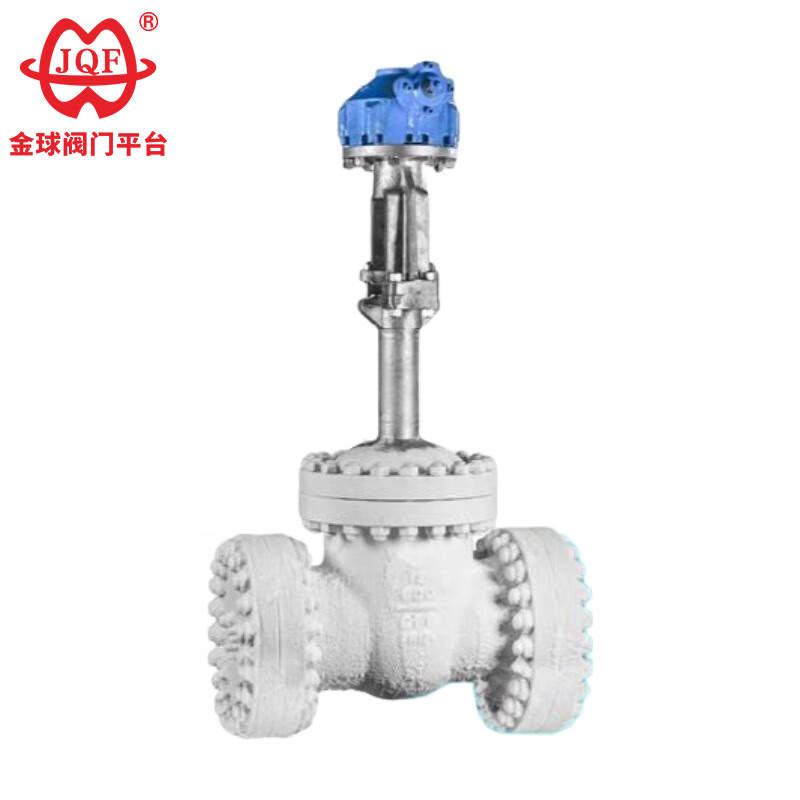

Nerūdijančio plieno kriogeninis vartų vožtuvas

JQF Valve yra daugiau nei 20 metų Kinijoje dirbantis vožtuvų gamintojas, visų pirma gaminantis rutulinius vožtuvus, sklendes, rutulinius vožtuvus, peteliškinius vožtuvus ir solenoidinius vožtuvus. Mūsų aukštos kokybės nerūdijančio plieno kriogeninis vožtuvas yra specialiai sukurtas ekstremalioms eksploatavimo sąlygoms, kai terpės temperatūra žemesnė nei -46°C. Jis tinka kriogeninėms terpėms, tokioms kaip metanas, suskystintos gamtinės dujos, heksenas, anglies dioksidas, skystas amoniakas, skystas deguonis, skystas azotas ir skystas vandenilis.

Siųsti užklausą

Prekės aprašymas

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Našumo parametrai

modelis		DZ40Y-16	DZ40Y-25
Darbinis slėgis (MPa)		1.6	2.5
tinkama temperatūra (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
medžiaga	užpildas	Krikštytojo tetrafluoretileno asbesto virvė
	Rankinis ratas	QT450-10
	Kamieninis riešutas	ZCuA110Fe3
	Vožtuvo kotas	1Cr18Ni9Ti
	Tarpiklis	Žemos temperatūros asbestas

Savybės

1. Ertmės slėgio neutralizavimas: suprojektuota slėgio balansavimo anga, integruota į nerūdijančio plieno kriogeninio sklendės vožtuvo įleidimo paviršių, aktyviai neutralizuoja slėgio skirtumus, neleidžiant kenksmingoms terpėms kauptis vožtuvo ertmėje.
2. Termodinamiškai optimizuotas dangtis: dangčio aukštis dinamiškai apskaičiuojamas pagal darbinės temperatūros profilį, kad būtų išlaikytas stiebo sandariklio gniuždymo vientisumas per visą temperatūros ciklą.
3. Tribologinės medžiagos kalibravimas: tikslios sandarinimo žiedo ir tarpiklių medžiagų specifikacijos užtikrina cheminį stabilumą nurodytame darbinės temperatūros diapazone.
4. Metalurgijos našumo garantija: Komponentų cheminė sudėtis ir kristalinė struktūra yra griežtai patvirtintos, kad būtų užtikrintas atsparumas smūgiams ir lankstumas plačiame temperatūrų diapazone.
5. Universali sąsajos architektūra: įvairios standartinės flanšo konfigūracijos ir sandarinimo morfologijos parinktys nerūdijančio plieno kriogeniniam sklendei atitinka pasaulinius vamzdynų integravimo reikalavimus.

Pagrindinė forma ir jungties matmenys

Nominalus skersmuo	Pagrindiniai matmenys ir jungties matmenys
Nominalus skersmuo	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

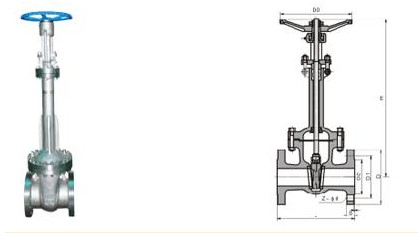

Struktūros paveikslas

Visas šiame straipsnyje pateiktas tekstas, duomenys ir nuotraukos yra tik nuoroda. Jei norite pamatyti daugiau produkto našumo, struktūros dydžio, kainos ir kitos informacijos. Prašome susisiekti su mumis.
