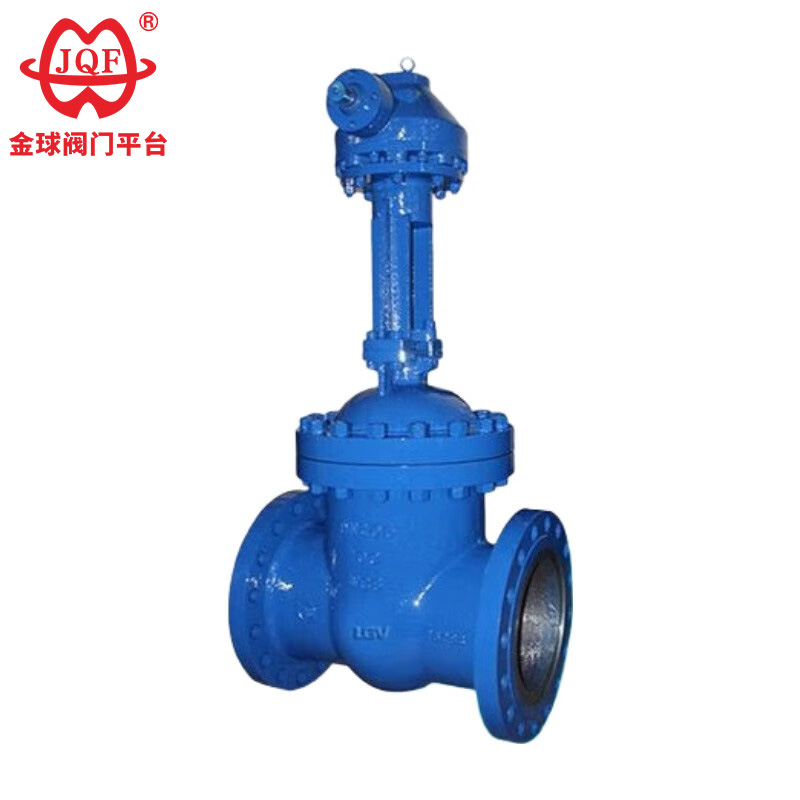

Kūginės pavaros vartų vožtuvas

JQF Valve yra Kinijos vožtuvų gamintojas ir tiekėjas. Mūsų aukštos kokybės kūginės pavaros sklendės yra rankinio vožtuvo tipas, kurio atidarymui ir uždarymui naudojamas kūginės pavaros (ritės pavaros) perdavimo mechanizmas. Ši pavarų dėžė leidžia sutaupyti darbo jėgos ir padidinti sukimo momentą, todėl jos ypač tinka tiksliam ir stabiliam vartų valdymui didelio skersmens, aukšto slėgio sąlygomis. Mūsų kūginės pavaros sklendės siūlo didelius kainos pranašumus.

Siųsti užklausą

Prekės aprašymas

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Produkto naudojimas

Z540H, Z540Y, Z540W tipas PN16 ~ PN160 plieninis kūginės pavaros varomas pleištinis sklendės vožtuvas, pagamintas Lianggu valve Co., Ltd. Kūginės krumpliaračio pavara, flanšinė jungtis, pleišto tipo elastiniai vartai. Sėdynės sandarinimo paviršiaus medžiaga yra suvirinimo lydinys (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), Z540Y-16R ~ 160R plienas. 160P, Z540W-16R ~ 160R), vardinis slėgis PN16 ~ PN160. Vožtuvo korpuso medžiaga yra anglinis plienas (Z540H-16C ~ 160, Z540Y-16C ~ 160), chromo molibdeno legiruotas plienas (Z540Y-16I ~ 160I), nerūdijantis plienas (Z540W-16P ~ 160P, Z540W-16P ~ 160P, Z540W-16P ~ 160P, Z540Y-16P 6-16P 160R, Z540Y- 16R ~ 160R) sklendė.

Produkto privalumai:

1. Individualiai pritaikyti kūginės pavaros sklendės pasižymi pažangiais standartais, patikimu sandarumu, puikiu našumu ir patrauklia išvaizda.
2. Pleišto formos vožtuvo plokštės konstrukcija lanksčiam perjungimui.
3. Vožtuvo plokštė ir lizdas suvirinti iš Stellite lydinio.
4. Vožtuvo kotas yra gesinamas ir grūdinamas, kad būtų padidintas atsparumas korozijai ir dilimui.
5. Galimi keli vamzdžių flanšo standartai ir flanšo sandarinimo paviršių tipai.
6. Aukštos kokybės kūginės pavaros sklendės yra iš įvairių korpuso medžiagų, kad atitiktų skirtingas slėgio, temperatūros ir terpės sąlygas.

Veikimo parametrai

modelis	PN	Darbinis slėgis/MPa	Darbinė temperatūra/℃	Tinkama laikmena
Z540H-16C-160	16-160	1,6-16,0	≤425	Vanduo, garai, aliejus
Z540Y-16C-160	16-160	1,6-16,0	≤425	Vanduo, garai, aliejus
Z540H-16I-160	16-160	1,6-16,0	≤550	Garai, aliejus
Z540W-16P-40P	16-40	1,6-4,0	≤150	Korozinę terpę
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Korozinę terpę
Z540W-16R-40R	16-40	1,6-4,0	≤150	Korozinę terpę
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Korozinę terpę

Pagrindinė forma ir jungties matmenys

Nominalus skersmuo	Pagrindiniai matmenys ir jungties matmenys
Nominalus skersmuo	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

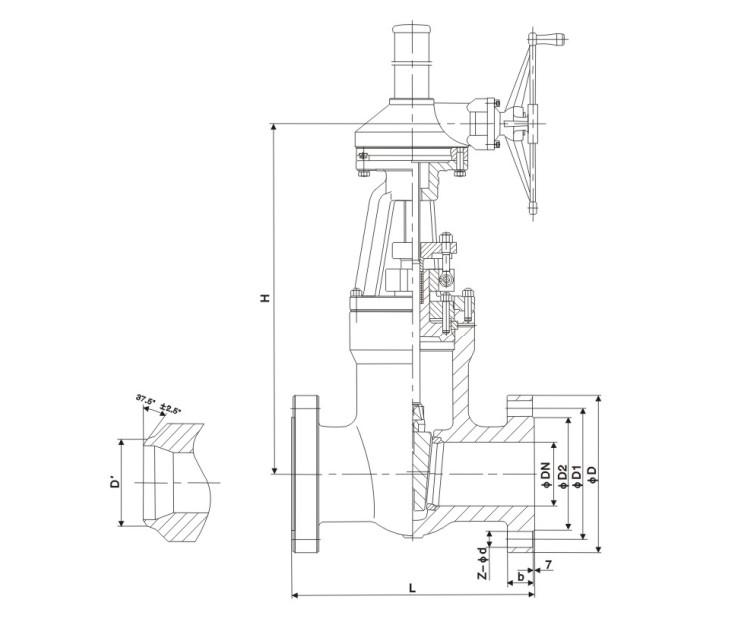

Struktūros paveikslas
