1. Patikra prieš montavimą: patvirtinkite vožtuvo medžiagos suderinamumą su skysta terpe, temperatūra ir slėgiu. Patikrinkite, ar tvirto GB standartinio nerūdijančio plieno vožtuvo galiniame paviršiuje nėra įbrėžimų. Įsitikinkite, kad tarpiklio medžiaga atitinka naudojimo reikalavimus, ir įsitikinkite, kad varžtai / veržlės atitinka stiprumo reikalavimus.
2. Montavimo išlygiavimas: Neverskite lygiavimo. Netinkamas išlyginimas gali sukelti vožtuvo lizdo deformaciją, nuotėkį arba konstrukcinį įtempimą. Atremkite vamzdyną prie vožtuvo atskirai. Laipsniškai priveržkite varžtus žvaigždės formos seka, kol pasieksite vienodą sukimo momentą. Kai sistema veiks 24–48 valandas, vėl priveržkite varžtus.
3. Naudojimo procedūros: Aukštos kokybės GB standartinis nerūdijančio plieno vartų vožtuvas turi būti visiškai atidarytas arba visiškai uždarytas – dalinis atidarymas pagreitins vožtuvo lizdo / plokštės eroziją dėl didelio greičio skysčio. Valdykite tik rankračiu; niekada nenaudokite veržliarakčio / svirties. Vožtuvo kotas turi būti suteptas kas ketvirtį.
4. Bandymas ir priežiūra: sumontavus, prieš pradedant eksploatuoti sistemą, reikia atlikti GB standartinio nerūdijančio plieno sklendės statinio slėgio bandymą, esant 1,5 karto didesniam už PN vardinį slėgį. Bandymo metu vožtuvas turi būti izoliuotas nuo paskesnės įrangos.
5. Sandėliavimas ir tvarkymas: Vožtuvai turi būti laikomi patalpose ir apsaugoti nuo drėgmės. Prieš montuodami galiniai dangteliai turi likti sumontuotoje padėtyje.

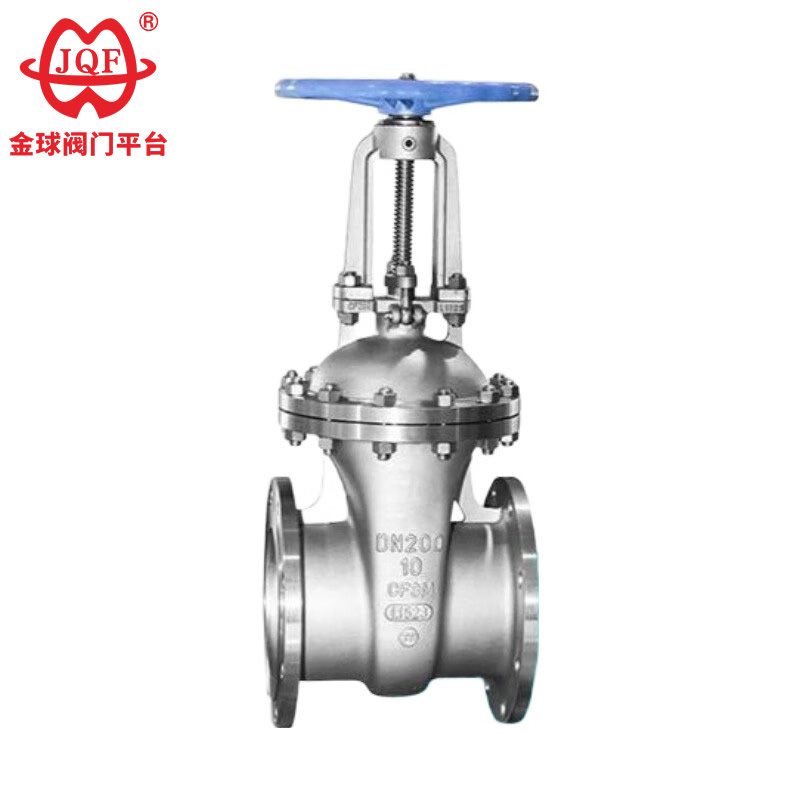

1. GB standartinis nerūdijančio plieno vartų vožtuvas yra pagamintas iš austenitinio nerūdijančio plieno, kuris puikiai atsparus oksiduojančių rūgščių terpių korozijai.
2. Kai terpė teka per GB standartinį nerūdijančio plieno vožtuvą, srauto kryptis nesikeičia, todėl skysčio pasipriešinimas yra mažas.
3. Vartų judėjimo kryptis yra statmena terpės srauto krypčiai, todėl atidarymo ir uždarymo sukimo momentas yra mažas ir veikia be jokių pastangų.
4. Terpės srauto kryptis neribojama, netrukdo skysčio srautui ir nesumažina slėgio. Terpė gali tekėti iš bet kurios sklendės pusės ir pasiekti numatytą paskirtį. Jis ypač tinka vamzdynams, kuriuose gali keistis terpės srauto kryptis.
5. GB standartinis nerūdijančio plieno vartų vožtuvas yra vertikaliai sumontuotas vožtuvo korpuse, todėl konstrukcijos ilgis yra trumpas.
6. GB standartinis nerūdijančio plieno vartų vožtuvas pasižymi geromis sandarinimo savybėmis. Visiškai atidarytas sandarinimo paviršius susidėvi minimaliai.
Dizaino specifikacijos: GB / T 12234
Konstrukcijos ilgis: GB / T 12221
Jungiamasis flanšas: JB / T 79.1
Bandymas ir patikra: JB / T 9092
Slėgis – Temperatūra: GB / T 9131
Produkto identifikavimas: GB / T 12220
| Nominalus slėgis PN (MPa) | atvejis | bandymo slėgis (MPa) | Užsandarintas | |
| Sandariai (skystas) | Sandariklis (dujos) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Korpuso medžiaga | Tinkama laikmena | Taikoma temperatūra (℃) |
| Chromo nikelio titano plienas (P tipo) | Azoto rūgštys | ≤200 |
| Chromo nikelio molibdeno titano plienas (R tipo) | Acto rūgštis | ≤200 |
| Kėbulas, gaubtas | Vožtuvo plokštė, sėdynė | Vožtuvo kotas | Kamieninis riešutas | užpildas | Rankinis ratas |
| Chromo nikelio titano plienas | Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas | Chromuotas nikelio-titano nerūdijantis plienas | Aliuminio bronza | teflonas | Kalusis ketus |
| Chromo nikelio molibdeno titano plienas | Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas | Chromuotas nikelio-titano nerūdijantis plienas | Aliuminio bronza | teflonas | Kalusis ketus |

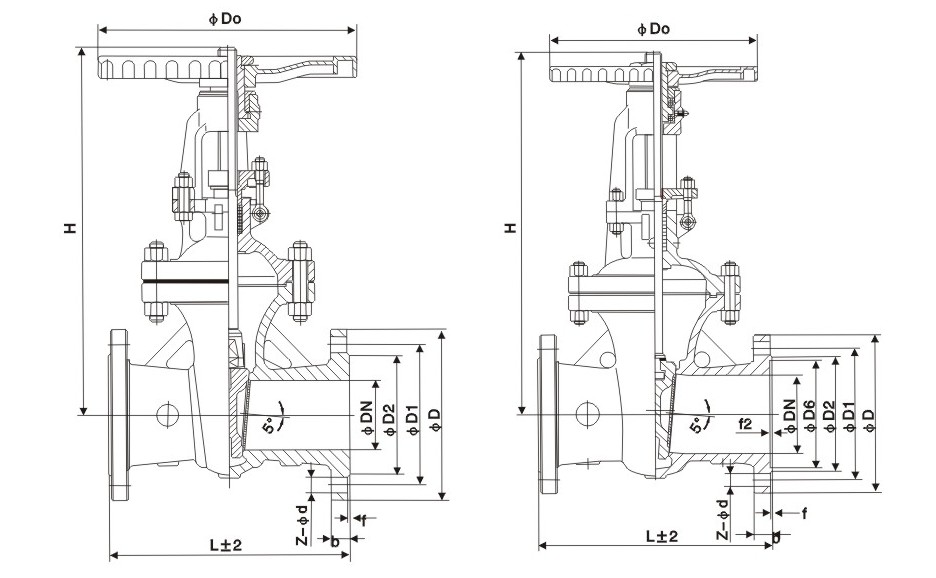

| Nominalus skersmuo | Pagrindiniai matmenys ir jungties matmenys | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
