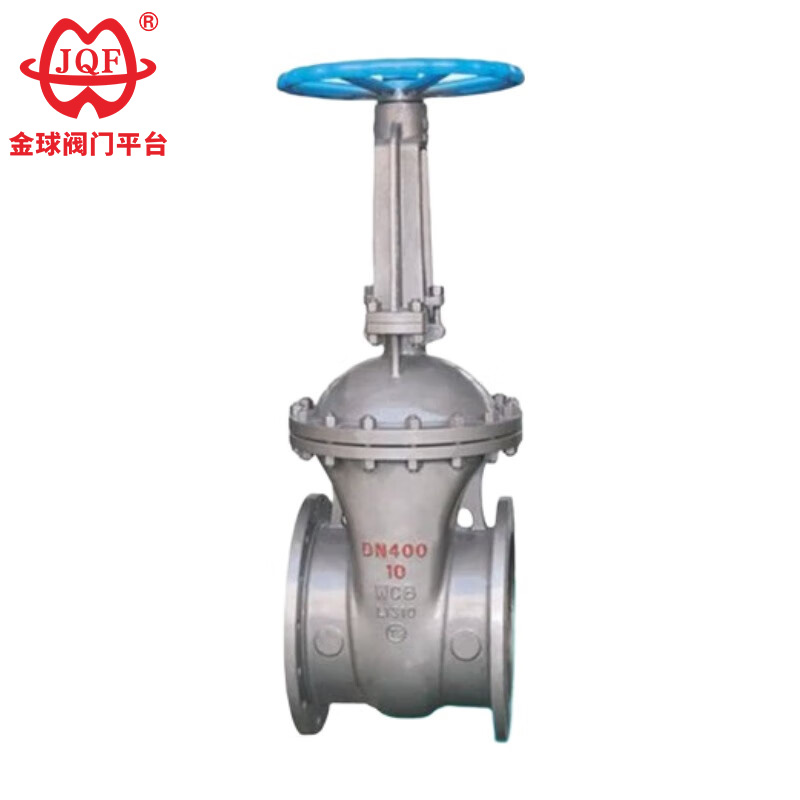

Aukštos kokybės API nerūdijančio plieno sklendžių vožtuvai, sukurti profesionalaus vožtuvų tiekėjo Kinijoje JQF Valve, yra išlieti naudojant naujausią silicio dioksido precizinio liejimo procesą, todėl vožtuvo tarnavimo laikas yra ypač ilgas. Vožtuvo korpusas pagamintas iš anglinio plieno (arba nerūdijančio plieno) ir legiruotojo plieno, todėl jį lengva montuoti ir prižiūrėti.
1. Mažas atsparumas skysčiui: visiškai atidarytas API nerūdijančio plieno sklendė leidžia tiesiogiai tekėti terpei, sumažinant skysčio pasipriešinimą ir taip sumažinant slėgio nuostolius.
2.Dėvėjimui atsparūs sandarinimo paviršiai: lyginant su sklendėmis, pritaikytų API nerūdijančio plieno sklendžių sandarinimo paviršiai patiria mažiau trinties ir erozijos.
3. Lengvas atidarymas ir uždarymas: atidarant ir uždarant vartų judėjimas yra statmenas skysčio krypčiai, todėl reikia mažiau varomosios jėgos, todėl reikia mažiau pastangų.
4. Paprasta struktūra ir platus pritaikymas: Aukštos kokybės API nerūdijančio plieno sklendės yra paprastos konstrukcijos, trumpo ilgio ir lengvai gaminamos, prisitaikančios prie skirtingų slėgių, temperatūrų ir skersmenų, tinka įvairioms terpėms ir darbo sąlygoms.
5. Nėra turbulencijos: visiškai atidarytas API nerūdijančio plieno sklendės užtikrina neribotą terpės srautą, užkertant kelią turbulencijai ir skatinant dujotiekio veikimą.
Dizainas ir gamyba: API 600
Flanšo dydis: ANSI B16.5
Konstrukcijos ilgis: ANSI B16.10
Slėgis ~ Temperatūra: ANSI B16.34
Patikra ir bandymai: API 598
| Nominalus slėgis (Lb) | Jėgos testas | Vandens sandarinimo bandymas | Dujų sandariklio bandymas | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Kėbulas, variklio dangtis, vartai | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Sandarinimo paviršius | Cr13 arba cementuotas karbidas | Korpusas (W) arba cementinis karbidas (Y) | ||||
| Stiebas ir vidinės dalys | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| užpildas | Lankstus grafitas | |||||
| Tarpiklis | Nerūdijančio plieno spirale suvyniota tarpinė | |||||
| Tinkama laikmena | Vanduo, garai, aliejus ir pan | Azoto rūgštis ir kitos ėsdinančios terpės | Stiprios oksidacinės terpės | Acto rūgštis ir kitos ėsdinančios terpės | ||
| tinkama temperatūra | -29 ~ 425 ℃ | -40-500 ℃ | ||||
| Nominalus skersmuo | Pagrindiniai matmenys ir jungties matmenys | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
