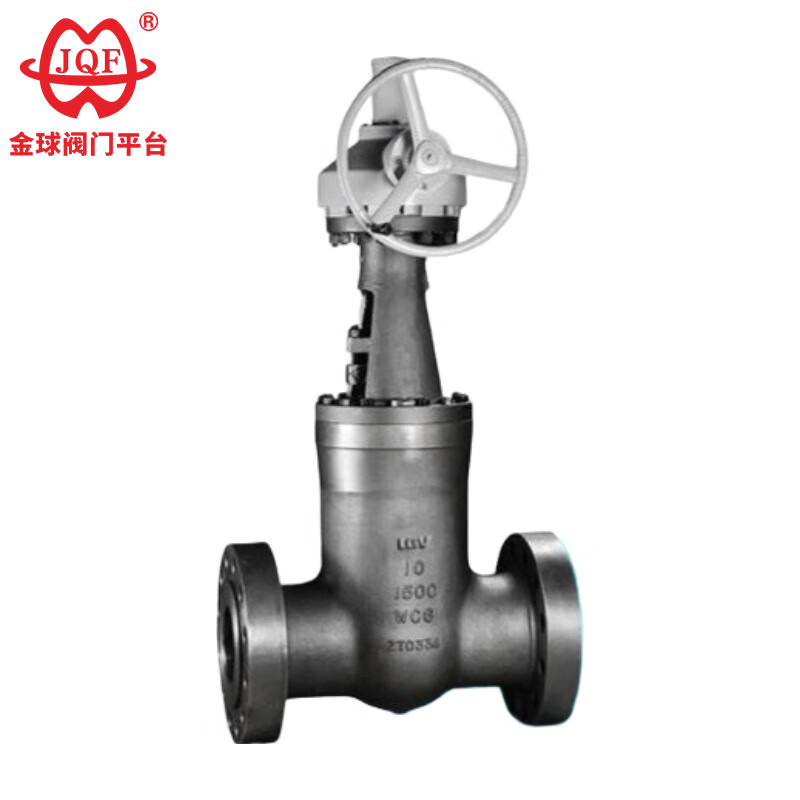

Aukštos temperatūros vožtuvai, taip pat žinomi kaip elektrinių vožtuvai, pirmiausia naudojami įvairių sistemų vamzdynų sistemose šiluminėse elektrinėse, kad būtų uždaryta arba sujungta dujotiekio terpė. Taikoma terpė: nerūdijanti terpė, tokia kaip vanduo ir garai.
Aukštos temperatūros sklendės nulinės trinties pavaros principas įveikia tradiciniams vožtuvams būdingus apribojimus, būtent, laipsnišką sandariklio vientisumo sumažėjimą dėl paviršiaus susidėvėjimo eksploatacijos metu. Aukštos temperatūros užtvaros vožtuvas turi viršutinės įleidimo angos konstrukciją, leidžiančią atlikti tiesioginę priežiūrą internetu, kol dujotiekis išlieka slėgis, o tai žymiai sumažina įrangos prastovos laiką ir eksploatavimo išlaidas be sistemos slėgio mažinimo.
Integruota sėdynės konstrukcija neleidžia įstrigusioms terpėms sukurti pavojingų viršslėgio sąlygų, pašalindama galimą slėgio padidėjimo kameroje pavojų ir išvengdama saugos taisyklių pažeidimų.
Integruotai mažo sukimo momento pavaros sistemai su kruopščiai suprojektuota stiebo geometrija reikia minimalaus rankinio valdymo – net esant aukštam slėgio skirtumui, ją paprastai galima lengvai valdyti kompaktišku rankračiu.
Sandarinimo patikimumą lemia mechaniškai varomas pleištinis mechanizmas, kuris apskaičiuoja koto trauką, kad vožtuvo diskas būtų stipriai sujungtas su lizdu. Šis patikimas mechaninis sujungimas užtikrina sandarų uždarymą, kuriam įtakos neturi vamzdyno slėgio svyravimai, ir užtikrina pastovų veikimą įvairiuose veikimo diapazonuose. Tuo pačiu metu dujotiekio skystis sukuria vienodą 360° ribinio sluoksnio srautą per visą sėdynės perimetrą, sumažindamas erozijos taškus, atsirandančius dėl turbulentinių smūgių ir aktyviai išplaudamas kietųjų dalelių nuosėdas iš kritinių sandarinimo vietų.
Palyginti su kitais vožtuvų gaminiais, aukštos temperatūros sklendės pasižymi aukšta temperatūra ir aukštu slėgiu bei unikalia savaime užsisandarinančia konstrukcija. Kuo didesnis slėgis, tuo patikimesnis sandarinimas. Dėl eksploatacinių savybių ir techninių charakteristikų, dėl specialių darbo sąlygų produktas yra ypatybė, kurios negalima pakeisti kitais gaminiais.
Dizaino standartas: GB / T 12234-2007
Konstrukcijos ilgis GB / T 12221-2005
Sandarinio suvirinimo jungties dydis NB / T 4704-2014
Bandymas ir apžiūra NB / T 4704-2014
Slėgis – Temperatūra: NB / T 4704-2014
| modelis | PN | Darbinis slėgis/MPa | tinkama temperatūra / ℃ | Tinkama laikmena | Kūnas |
| Z61Y-250 | 250 | 25 | ≤570 | garai | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | garai | WC9 |
| modelis | medžiaga | ||||
| Kūnas | Vožtuvo plokštė | dangtelis | Kamieno mama | užpildas | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Lankstus grafitas |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Lankstus grafitas |
| DN | L | D | H | D0 | svoris/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Visas šiame straipsnyje pateiktas tekstas, duomenys ir nuotraukos yra tik nuoroda. Jei norite pamatyti daugiau produkto našumo, struktūros dydžio, kainos ir kitos informacijos. Prašome susisiekti su mumis.
