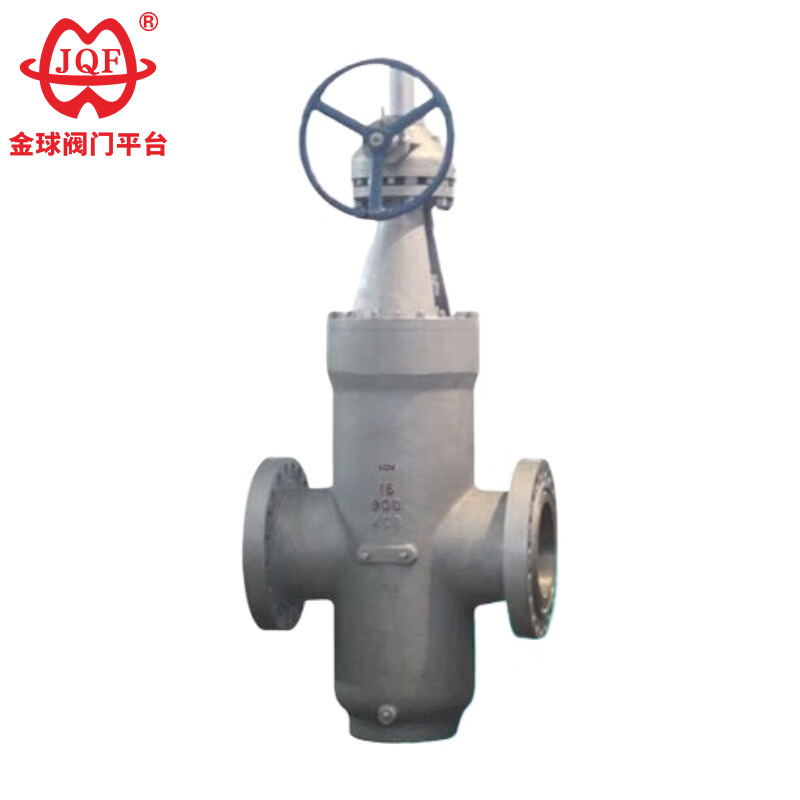

Plokščias vartų vožtuvas

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Viso angos konstrukcija minimaliam srauto pasipriešinimui
2. Vamzdyno valymas šepečiu,
3.Slankioji sėdynė dvikrypčiai sandarinimui
4. Mažas atidarymo ir uždarymo sukimo momentas
5. Lengvas valdymas ir slėgio mažinimo bei tepalo įpurškimo mechanizmai, užtikrinantys aukštą saugumą
6.Nulinio nuotėkio veikimas.

Produkto naudojimas

JQF Valve gamina plokščius sklendes, slankiojančius vožtuvus. Uždarymo elementas gali būti vienviečiai arba dvigubi vartai su išsiplėtimo mechanizmu tarp jų. Vartų slėgis prie vožtuvo lizdo yra valdomas terpės, veikiančios plūduriuojančius vartus arba plūduriuojančius vožtuvo lizdus, ​​slėgiu. Dvigubų vartų vožtuvo atveju šį slėgį papildo išsiplėtimo mechanizmas tarp dviejų vartų.

Produktų kategorijos

Struktūriniai ypatumai

1. Plaukiojantis dvikryptis sandarinimas
Pritaikyta plokščių sklendžių lizdas leidžia atidaryti ir uždaryti dviem kryptimis, užtikrinant patikimą sandarinimą ir lankstų veikimą.
2. Kieta korozijai atspari kreipiamoji medžiaga
Tiksliam padėties nustatymui vartuose yra kreipiamosios juostos, o sandarinimo paviršius yra apipurkštas volframo karbido antieroziniu sluoksniu.
3. Nulinio srauto pasipriešinimo dizainas
Plokščiojo sklendės korpuso atsparumas aukštam slėgiui; visiškai atidarytas, tiesioginio srauto kanalas prilygsta vienodo skersmens vamzdžiui (srauto varža ≤ 0,03).
Daugiapakopis sandarinimas su kompozitiniu sandarikliu ant vožtuvo koto sumažina trinties koeficientą 40%.
4. Dviejų pakopų sandarinimo mechanizmas
Uždarius pagal laikrodžio rodyklę:
Vidutinis slėgis stumia įleidimo vožtuvo lizdą, kad susidarytų pirminis sandariklis.
Vartai prispaudžiami prie išleidimo vožtuvo lizdo, kad sudarytų dvigubą sandariklį.
5. Revoliucinė priežiūra internete
Dviejų sandariklių konstrukcija leidžia pakeisti pažeidžiamas dalis nenutraukiant gamybos; ši technologija pirmauja panašiuose gaminiuose tiek šalies viduje, tiek tarptautiniu mastu.
6. Laipsniškas atidarymo ir uždarymo valdymas
Atidarant prieš laikrodžio rodyklę, vartai pakyla, o kreipiamoji anga palaipsniui persidengia su kanalu, todėl ribinėje padėtyje pasiekiamas 100% visiškas atsidarymas.

Projektavimo standartai

Standartų projektavimas ir gamyba: JB / T 5298
Konstrukcijos ilgio standartas: JB / T 5298
Jungiamojo flanšo standartas: GB / T 9113
Slėgio temperatūros klasė: GB / T 12224-2005
Bandymo bandymo standartai: GB / T 13927-2008, JB / T 5298

Našumo parametrai

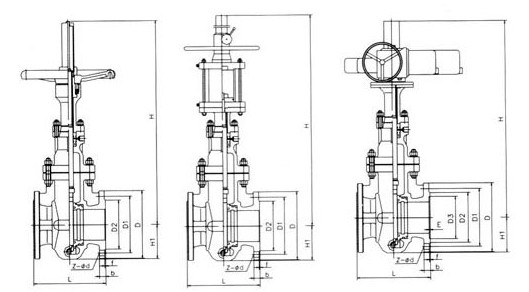

Pagrindinė forma ir jungties matmenys

Struktūros paveikslas
