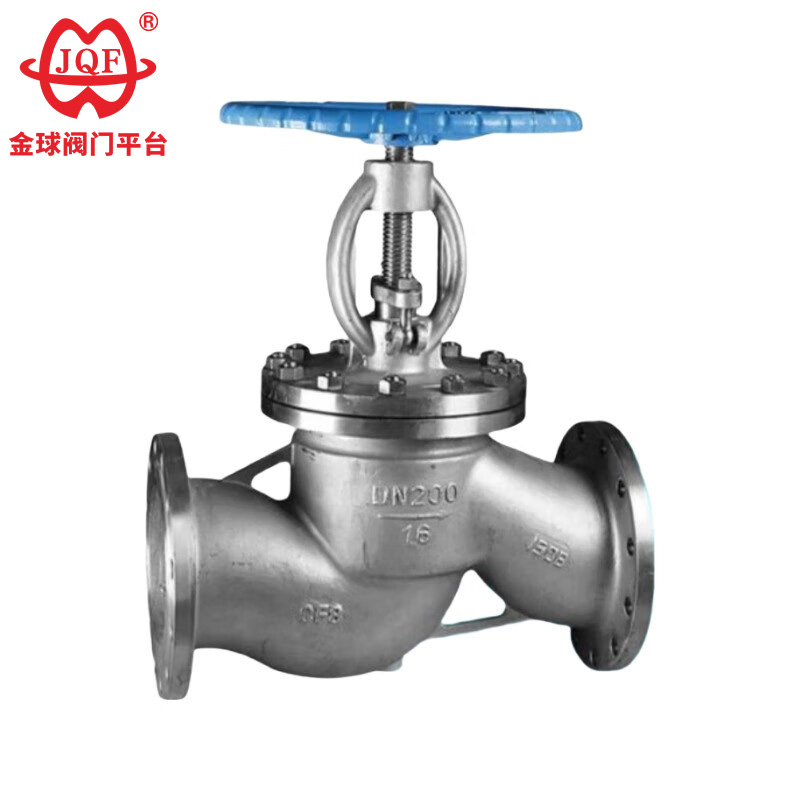

Nerūdijančio plieno gaubtinis vožtuvas

Patvarus J41H, J41Y, J41W nerūdijančio plieno rutulinis vožtuvas, pagamintas JQF Valve. Jo atidarymo ir uždarymo dalis yra cilindrinis vožtuvo sklendė, sandarinimo paviršius yra plokščias arba kūgio formos, o vožtuvo sklendė juda tiesiškai išilgai skysčio vidurio linijos. Nerūdijančio plieno uždarymo vožtuvas tinka tik visiškai atidaryti ir visiškai uždaryti. Paprastai jis nenaudojamas srauto greičiui reguliuoti. Pritaikius jį galima reguliuoti ir reguliuoti.

Siųsti užklausą

Prekės aprašymas

Foshan Jinqiu Valve Co., LTD. yra aukštos kokybės nerūdijančio plieno gaubtinių vožtuvų gamintojas, integruojantis projektavimą, kūrimą, gamybą, pardavimą ir aptarnavimą. Mūsų pagrindiniai produktai yra įvairūs valdymo vožtuvai, elektriniai vožtuvai, pneumatiniai vožtuvai, solenoidiniai vožtuvai, rankiniai vožtuvai, pavaros ir vožtuvų priedai.
Mūsų nerūdijančio plieno rutulinis vožtuvas yra vartų vožtuvas su nerūdijančio plieno liejiniu korpusu, flanšinėmis jungtimis abiejuose galuose ir sklendės konstrukcija. Pagrindinė jo funkcija yra tiksliai reguliuoti srautą arba patikimai išjungti terpę vamzdynuose.
Dėl puikaus atsparumo korozijai ir patikimo sandarinimo jis tapo vienu iš pageidaujamų vožtuvų korozinėms terpėms arba didelio švarumo reikmėms chemijos, naftos chemijos, maisto ir farmacijos pramonėje.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Paprasta struktūra: nerūdijančio plieno gaubtinio vožtuvo konstrukcija yra paprasta, todėl gamyba ir priežiūra yra patogi ir efektyvi.
2. Greitas atsakas: Trumpas darbo eiga leidžia ypač greitai atidaryti ir uždaryti vožtuvą.
3. Patvarus sandarinimas: Puikus sandarinimo efektas, minimalus atsparumas trinčiai ir ilgas tarnavimo laikas.

Vykdomasis standartas

Dizaino specifikacijos: GB / T 12235
Konstrukcijos ilgis: GB / T 12221
Flanšinė jungtis: JB / T 79
Bandymas ir patikra: JB / T 9002
Produkto identifikavimas: GB / T 12220
Pristatymo specifikacijos: JB / T 7928

Našumo parametrai

modelis		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Darbinis slėgis (MPa)		1,6–16,0
tinkama temperatūra (℃)		≤425		≤150
Tinkama laikmena		Vanduo, garai, aliejus		Silpna korozinė terpė
medžiaga	Kėbulas, gaubtas	Anglies plienas		Chromuotas nikelio-titano nerūdijantis plienas
	Vožtuvo kotas	Chromuotas nerūdijantis plienas		Chromuotas nikelio-titano nerūdijantis plienas
	Sandarinimo paviršius	Geležies pagrindo lydiniai	Kietas lydinys	Korpuso medžiaga
	užpildas	Asbesto grafitas, lankstus grafitas, PTFE

Pagrindinė forma ir jungties dydis

Nominalus skersmuo	Pagrindiniai matmenys ir jungties matmenys
Nominalus skersmuo	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Struktūros paveikslas
