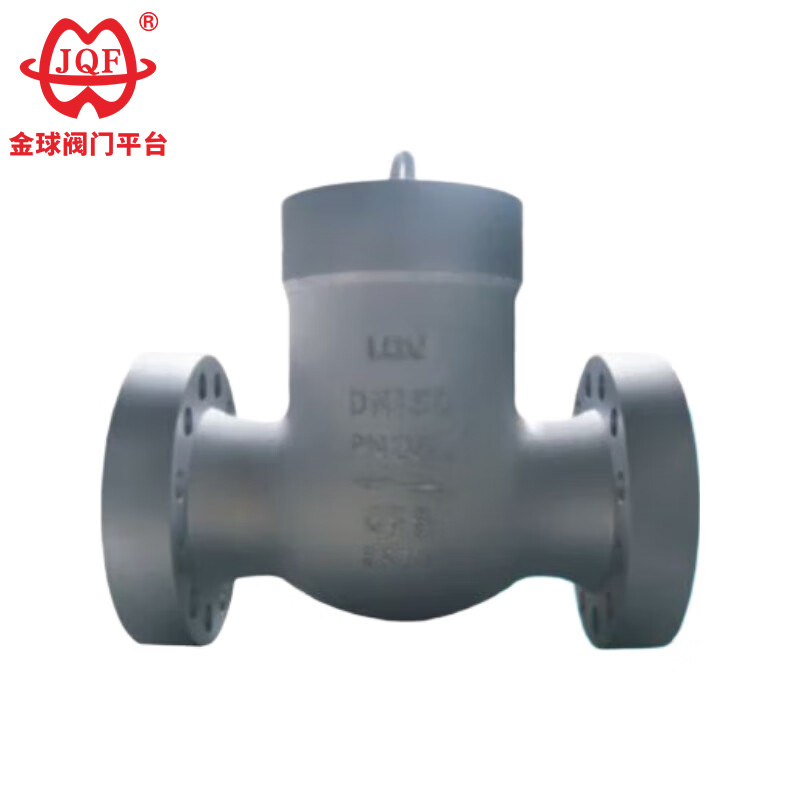

Ištraukiklio pneumatinis atbulinis vožtuvas

„Jinqiu Valve“ pirmiausia gamina ir parduoda rutulinius vožtuvus, sklendes, sklendes, atbulinius vožtuvus, flanšus ir kitus gaminius. Mūsų aukštos kokybės ir pritaikyti ištraukiamieji pneumatiniai atbuliniai vožtuvai gaminami pagal GB, ANSI, JIS ir DIN standartus, o pagrindiniai jų pranašumai yra patikimas sandarinimas ir efektyvus vandens plaktuko slopinimas. Mūsų gaminiai siūlo gerą kainos pranašumą, apimantį daugumą Kinijos dalių, taip pat Europos, Pietryčių Azijos ir Artimųjų Rytų rinkas. Mes tikimės tapti jūsų ilgalaikiu partneriu Kinijoje.

Siųsti užklausą

Prekės aprašymas

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Kelių galų jungtys, vaizdo grotuvas / suspaudimo jungtis / moteriškas / vyriškas jungties būdai yra neprivalomi.
2. Visiškai suvirintas dizainas, nėra vidinių sriegių.
3. FKM sandarinimo žiedas užtikrina sandaraus perjungimo galimybę.
4. Pirmyn srautas gali būti generuojamas, kai slėgis prieš srovę yra mažesnis nei 0,14 baro (2 PSIG).
5. Jis gali būti uždarytas, kai priešslėgis yra mažesnis nei 0,4 baro (2 PSIG).
6. Standartinis vidutinis vidinio paviršiaus šiurkštumas yra Ra20 uin. (0,5 um), elektropoliravimas iki Ra10 uin šiurkštumo. (0,25 um) yra neprivaloma.

Pastaba

Ištraukimo pneumatinis atbulinis vožtuvas skirtas tik srauto krypčiai valdyti ir jokiu būdu neturėtų būti naudojamas kaip apsauginis atleidimo įtaisas.
Kai ištraukimo pneumatinis atbulinis vožtuvas nebuvo atidarytas tam tikrą laiką, pradinis jo atidarymo slėgis gali būti didesnis nei nustatytas atidarymo slėgis.
H64Y tipo 1500 (Lb) ~ 2500 (Lb) aukštos temperatūros sandūrinio suvirinimo atbulinis vožtuvas, skirtas Class1500 ~ 2500Lb, darbinė temperatūra -29 ~ 570 ℃ naftos, chemijos, šiluminėms elektrinėms ir kitoms dujotiekio sąlygoms.

H64Y-1500Lb pagrindinė forma ir jungties matmenys

Nominalus skersmuo PNS (in)	Matmenys ir jungties matmenys			svorio
Nominalus skersmuo PNS (in)	d	L	H	svorio
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb pagrindinė forma ir jungties matmenys

Nominalus skersmuoPNS (in)	Matmenys ir jungties matmenys			svorio
Nominalus skersmuoPNS (in)	d	L	H	svorio
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

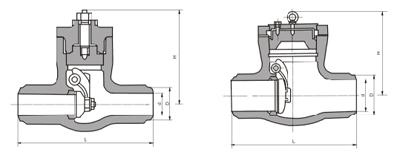

Struktūros paveikslas
