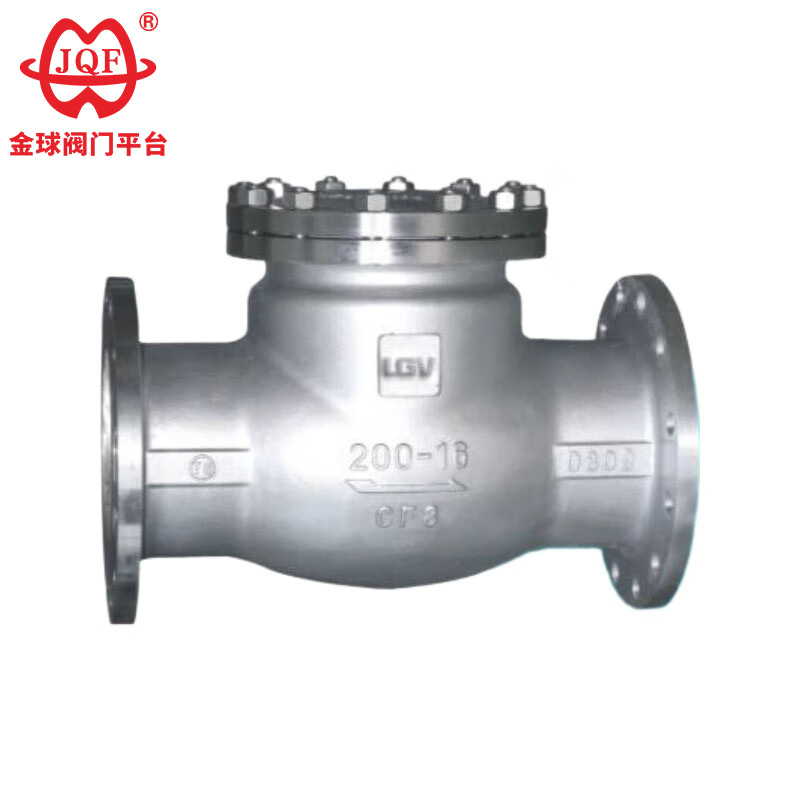

Jinqiu Valve, profesionalus nerūdijančio plieno atbulinių vožtuvų gamintojas Kinijoje, gaminantis nerūdijančio plieno atbulinius vožtuvus, kurių svirties svirties svirties ir vožtuvo disko sandūroje naudojama sferinė jungties struktūra. Tai leidžia vožtuvo diskui turėti tam tikrą laisvės laipsnį 360 laipsnių diapazone ir užtikrina tinkamą mikro padėties kompensavimą.
Šie vožtuvai plačiai naudojami chemijos, metalurgijos ir farmacijos pramonėje. H44W ir H44Y tipo nerūdijančio plieno atbuliniai vožtuvai naudojami vamzdynų sistemose, visų pirma siekiant užkirsti kelią terpės tekėjimui atgal, neleisti siurbliui ir jo varikliui apsisukti ir užkirsti kelią terpės nutekėjimui konteineriuose. Atbuliniai vožtuvai taip pat gali būti naudojami vamzdynuose, kur slėgis gali būti didesnis nei pagrindinėje arba pagalbinėje sistemoje.
1. Mažas slėgio kritimas: nerūdijančio plieno atbulinio vožtuvo visos angos konstrukcija užtikrina minimalų pasipriešinimą tekėjimui atidarius ir taupo energiją sistemoje.
2. Visiškai automatinis veikimas: nerūdijančio plieno atbuliniam vožtuvui nereikia išorinio maitinimo šaltinio ar rankinio įsikišimo; jis veikia tik pagal linijos srautą ir slėgį.
3. Patikimas sandarinimas: jame yra metalas su metalu arba elastinga (minkšta) sėdynė, apsauganti nuo atgalinio srauto.
4. Tvirta ir paprasta konstrukcija: nerūdijančio plieno atbulinis vožtuvas turi mažai judančių dalių, yra labai patikimas ir reikalauja minimalios priežiūros.
| modelis | H44W-16P~250 | |
| Darbinis slėgis (MPa) | 1,6 ~ 25 | |
| tinkama temperatūra (℃) | ≤550 | |
| Tinkama laikmena | Silpna korozinė terpė | |
| medžiaga | Kėbulas, gaubtas, diskas | Chromuotas nikelio-titano nerūdijantis plienas |
| Sandarinimo paviršius | Korpusas sandarus | |
| Dalies pavadinimas | Medžiagos pavadinimas | |||
| Kūnas | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| dangtelis | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Vožtuvo plokštė | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Sandarinimo paviršius | Kėbulas / STL | Kėbulas / STL | Kėbulas / STL | Kėbulas / STL |
| Vožtuvo velenas | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tarpiklis | Lankstus grafitas | Lankstus grafitas | Lankstus grafitas | Lankstus grafitas |
| varžtas | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Riešutas | A194 8 | A194 8M | A194 8 | A194 8M |
| Darbinė temperatūra | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Tinkama laikmena | Silpnas korozinis | Silpnas korozinis | Silpnas korozinis | Silpnas korozinis |
| Nominalus skersmuoDN | Pagrindiniai matmenys ir jungties matmenys | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
