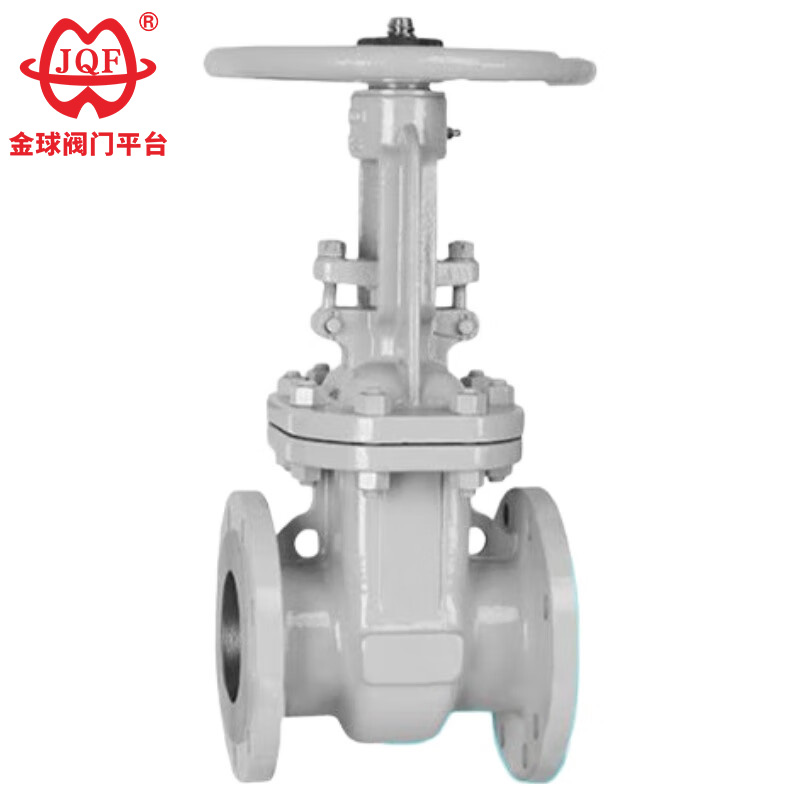

Rusijos standartinis vartų vožtuvas

JQF Valve yra didelio masto vožtuvų gamintojas Kinijoje, integruojantis mokslinius tyrimus, plėtrą, projektavimą, gamybą, pardavimą ir aptarnavimą. Šis aukštos kokybės rusiškas standartinis vartų vožtuvas, esantis sandėlyje, yra pagamintas iš kaliojo ketaus ir aprūpintas elastingu guminiu sandarinimo žiedu, užtikrinančiu patikimą sandarinimą ir ilgaamžiškumą. Jo kompaktiška konstrukcija užtikrina didelį tvirtumą ir patikimumą, o elastinga vartų konstrukcija neleidžia deformuotis esant neįprastoms apkrovoms ar temperatūrai. Vožtuvas yra su riedėjimo guoliais, kad būtų lengva valdyti didesnius dydžius, ir palaiko pritaikytas medžiagas bei sėdynės parinktis, kad atitiktų įvairias eksploatavimo sąlygas.

Siųsti užklausą

Prekės aprašymas

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Erdvei optimizuota skysčių dinamikos architektūra: struktūriškai optimizuota važiuoklės konstrukcija suteikia vožtuvo korpusui išskirtinį tvirtumą ir netrukdomą srauto geometriją, sumažindama slėgio kritimą.
2. Pažangus kompozitinis sandarinimo paviršius: Rusijos standartinis vartų vožtuvas naudoja patentuotą metalurgijos technologiją, kad sujungtų korozijai atsparius lydinius su volframo karbido matrica, kad būtų pasiektas išskirtinai ilgas tarnavimo laikas, gerokai viršijantis pramonės standartus.
3. Koto be trinties operacinė sistema: anizotropiniai grafito sandarinimo žiedai užtikrina nulinį koto sandariklį, tuo pačiu užtikrinant aiškų, mažo sukimo momento paleidimą, kad būtų lengva ir be pastangų.
4. Kelių režimų paleidimo integravimas: rusiškas standartinis vartų vožtuvas siūlo visapusį paleidimo suderinamumą, įskaitant rankinius ratus, pneumatines pavaras, elektrinius variklius ir planetinės pavaros reduktorius, leidžiančius universaliai naudoti.
5. Konfigūruojama vožtuvo diskų topologijos platforma: trys skirtingos sandarinimo konfigūracijos: slėgiui prisitaikantys lankstūs viengubieji vartai, didelės apkrovos standūs viengubieji vartai ir dvikrypčiai dviejų lygiagrečių vartai.

Įgyvendinimo standartai

Dizaino specifikacijos: GB / T 12234
Konstrukcijos ilgis: GB / T 12221
Jungiamasis flanšas: r0CT12815-08-I
Bandymas ir patikra: JB / T 9092
Slėgis – Temperatūra: GB / T 9131
Produkto identifikavimas: GB / T 12220

Našumo parametrai

Nominalus slėgis PN (MPa)	atvejis	bandymo slėgis (MPa)		Užsandarintas
Nominalus slėgis PN (MPa)	atvejis	Sandariai (skystas)	Sandariklis (dujos)	Užsandarintas
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Tinkama terpė ir tinkama temperatūra

Korpuso medžiaga	Tinkama laikmena	Taikoma temperatūra (℃)
Anglies plienas (C tipo)	Vanduo, garai, aliejus	≤425
Chromo nikelio titano plienas (P tipo)	Azoto rūgštys	≤200
Chromo nikelio molibdeno titano plienas (R tipo)	Acto rūgštis	≤200
Chromo-molibdeno plienas (I tipas)	Vanduo, garai, aliejus	≤550

Pagrindinės dalies medžiaga

Kėbulas, gaubtas	Vožtuvo plokštė, sėdynė	Vožtuvo kotas	Kamieninis riešutas	užpildas	Rankinis ratas
Anglies plienas	Aukštos kokybės anglinis plienas + karbidas arba nerūdijantis plienas	Chromuotas nerūdijantis plienas	Aliuminio bronza	Grafito asbesto pakuotė	Kalusis ketus
Chromo nikelio titano plienas	Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas	Chromuotas nikelio-titano nerūdijantis plienas	Aliuminio bronza	teflonas	Kalusis ketus
Chromo nikelio molibdeno titano plienas	Nerūdijantis plienas, nerūdijantis plienas + cementuotas karbidas	Chromuotas nikelio-titano nerūdijantis plienas	Aliuminio bronza	teflonas	Kalusis ketus
Chromo-molibdeno plienas	Legiruotasis plienas + karbidas	Chromo-molibdeno plienas	Aliuminio bronza	Lankstus asbestas	Kalusis ketus

Pagrindinė forma ir jungties matmenys

Nominalus skersmuo	Pagrindiniai matmenys ir jungties matmenys
Nominalus skersmuo	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

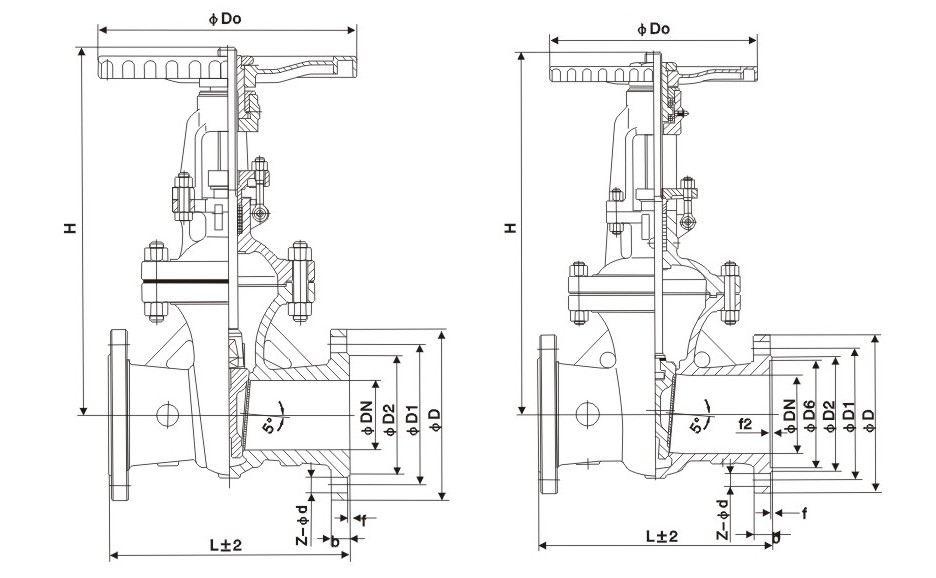

Struktūros paveikslas
